Los cilindros hidráulicos proporcionan la fuerza necesaria a una excavadora para cavar, a un camión de volteo para levantar su caja y más, actuando como los “músculos” de la máquina. Aunque los cilindros hidráulicos pueden parecer simples, presentan diferentes diseños, cada uno creado para trabajos específicos. Esta guía desglosa todos los tipos principales de cilindros hidráulicos. Aprende ahora.

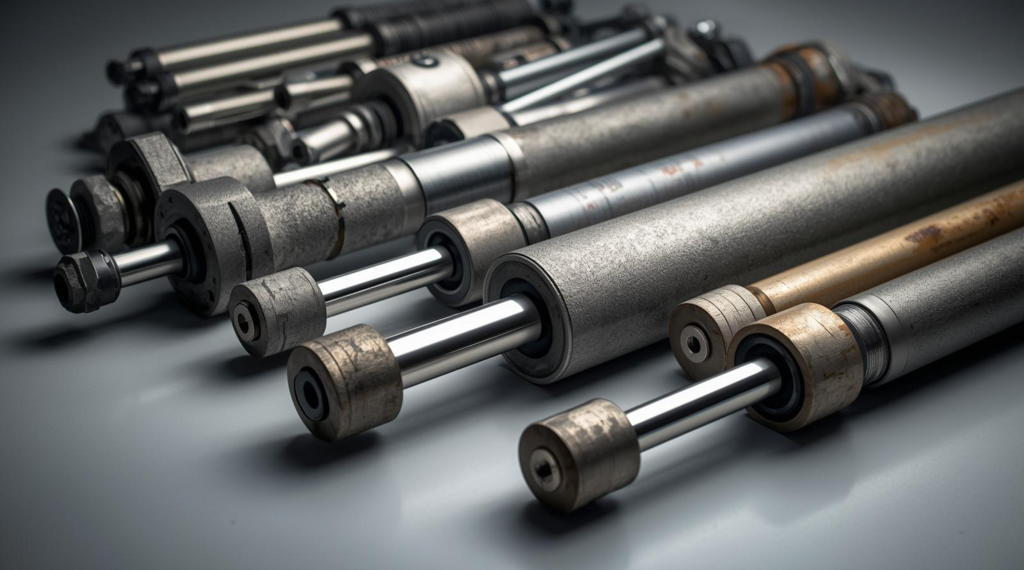

Tipos de cilindros hidráulicos
Clasificación por acción
Cilindro de acción simple
-
Funciona en una sola dirección.
-
El fluido hidráulico empuja el vástago hacia afuera, mientras que la gravedad o el peso de la carga lo retraen.
-
Aplicación: cajas de camiones de volteo, gatos hidráulicos, montacargas.
Cilindro de acción doble
-
Funciona en ambas direcciones.
-
El fluido hidráulico empuja y jala, proporcionando control preciso.
-
Aplicación: brazos de excavadora, sistemas de dirección, maquinaria industrial que requiere control bidireccional.
Clasificación por construcción
Cilindro de varillas de sujeción
-
Tapas finales sujetas por largas varillas de acero.
-
Fácil de mantener y reparar, ampliamente usado en fábricas.
-
Aplicación: prensas industriales, máquinas-herramienta, líneas de producción automatizadas.
Cilindro de cuerpo soldado
-
El barril y la base están soldados para mayor resistencia.
-
Compacto, robusto y más difícil de reparar.
-
Aplicación: equipos de construcción (excavadoras, cargadores), maquinaria agrícola (tractores, cosechadoras).
Clasificación por función especial
Cilindro telescópico
-
Múltiples tubos anidados que se extienden como un telescopio.
-
Carrera larga y tamaño retraído compacto.
-
Aplicación: camiones de volteo, grúas, camiones roll-off que requieren gran elevación en espacio limitado.
Cilindro de empuje
-
El vástago y el pistón tienen el mismo tamaño.
-
Diseñado para una fuerza de empuje muy alta.
-
Aplicación: prensas pesadas, gatos de elevación, situaciones que requieren gran fuerza.
Cilindro de doble vástago
-
El vástago se extiende por ambos extremos.
-
Misma fuerza y velocidad en ambas direcciones.
-
Aplicación: sistemas de dirección de vehículos, equipos que requieren movimiento simétrico perfecto.
Cilindro con amortiguación
-
Reduce la velocidad antes de llegar al final de la carrera.
-
Previene impactos fuertes y protege la máquina.
-
Aplicación: máquinas de alta velocidad o con cargas pesadas donde paradas bruscas dañan piezas.
Cilindro tándem
-
Dos o más pistones en un mismo vástago.
-
Aumenta la fuerza sin necesidad de un diámetro mayor.
-
Aplicación: sistemas de frenos, abrazaderas industriales, prensas compactas.
¿Qué tipo de cilindro hidráulico es adecuado para mí?
Seleccionar el cilindro hidráulico correcto no solo consiste en elegir un tipo, sino en adaptar la elección a las necesidades de tu máquina:
-
Fuerza requerida: cargas mayores necesitan diámetros de pistón más grandes o cilindros tándem.
-
Longitud de carrera: elige según la distancia que necesita recorrer el vástago. Para desplazamientos largos en espacios compactos, usa un telescópico.
-
Dirección de la carga: utiliza acción simple para trabajos unidireccionales y acción doble para precisión bidireccional.
-
Ambiente de trabajo: los cilindros de cuerpo soldado manejan mejor golpes y suciedad; los de varillas de sujeción son más fáciles de limpiar en entornos de fábrica.
-
Necesidades de mantenimiento: si es importante un servicio fácil, elige cilindros tie-rod; si la durabilidad es prioritaria, opta por los de cuerpo soldado.
Al considerar estos factores, aseguras mayor vida útil, mejor eficiencia y menor riesgo de paradas inesperadas.
Conclusión clave: El tipo adecuado depende del trabajo de tu máquina: ya sea para levantar con fuerza simple, obtener control preciso, mayor durabilidad o funciones especiales como amortiguación o alcance telescópico.
Conclusión:
-
Por acción: elige cilindros de acción simple para una dirección o de acción doble para control bidireccional.
-
Por construcción: elige cilindros tie-rod donde el mantenimiento sea prioritario y cilindros de cuerpo soldado para condiciones pesadas.
-
Por función especial: telescópicos, de empuje, doble vástago, amortiguados y tándem resuelven retos únicos donde el espacio, la fuerza o el control de movimiento son clave.
En última instancia, el cilindro “correcto” depende de tus necesidades. Al entender los tipos de cilindros y su uso, podrás tomar decisiones más inteligentes que mejoren tanto el rendimiento como la confiabilidad.
